简单介绍
EMB-L-S60,EMB-L-S80,EMB-L-S150,EMB-L-S240,EMB-L-S360,电磁失电制动器,生产厂家,价格
产品描述
EMB-L-S60,EMB-L-S80,EMB-L-S150,EMB-L-S240,EMB-L-S360,电磁失电制动器,生产厂家,价格

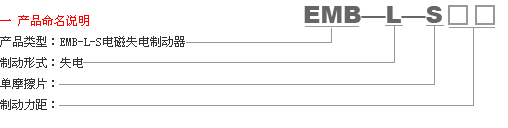

二 电磁失电制动器简介及工作原理
产品介绍
美益公司生产的EMB-L-S系列电磁失电制动器共有9种规格。其主要用于制动电机、起重设备、机器人等机械设备。本公司经过数年的研制、开发并溶合西欧技术，生产出的产品具有制动快、噪声小、能耗低、且安装方便等特点；还设计带有散热装置，因此具有了延长线圈的工作寿命
和可调节制动力矩两大优点，是机械传动系统中理想的执行元件。
工作原理
EMB-L-S系列电磁失电制动器，主要有磁轭、衔铁、摩擦盘、花键、手柄释放装置、线圈、调节螺母、弹簧、调整螺套等组成（见结构示意图）。当制动时，由于切断电流，磁轭12磁场消失，衔铁5在弹簧力的推动作用下压紧摩擦盘6，并通过花键7，使轴快速制动。此时在衔铁与磁轭之间会产生一个气隙S。当通电时，磁轭12产生磁场力使衔铁5克服弹簧力与磁轭吸合，摩擦盘6被松开，随轴转动。制动力矩大小可由调节螺母8进行调节。
三 EMB-L-S系列产品特征
工作范围：
——9种标准规格 制动力矩4-360Nm
——标准电压：24VDC、110VDC、190VDC、320VDC
产品设计生产要求
——优化库存，交货时间短。
——产品符合Q/AEU标准要求。
——产品进行实验符合美益公司Q/3.20581、AEU301—1998标准。
扭矩传递
——属干式摩擦传递。
维护简单
——摩擦片采用耐磨材料精加工。
——间隙S应根据工作情况定期检查调整。
——本公司摩擦片所属易损件行列，方便更换。
可靠性
——美益公司生产的产品有高质量的保证体系，符合ISO9002标准。
——产品耐压测试符合Q/AEU标准。
四 产品选型
每种规格都可配选手动释放装置，操作和按装方向任选。
可根据电机型号或其他设备情况，确定制动力矩来选择制动器。
可供符合用户特殊规格的制动器。（要预先订货）
在订货时许说明使用电压。
五 安装说明
——制动器安装前应**杂物和油污，必须在无油及无尘埃的状态下工作，以免影响力矩。
——安装时，先装钉调整到规定虎作气隙S，然后将调整螺套顶紧电机端盖或设备固定板上。
——制动器安装呈轴向水平且保证与轴同心。
——制动器在使用一段时间后，因摩擦片磨损使气隙变大，应卸下制动器，将摩擦面清洗干净重新调整到所规定的气隙。
——制动器的调节螺母，能改变制动力矩。调节螺母调紧后，先要通电，能使制动器吸合自如后，再进行正常工作。制动力矩在出厂检验时已初步调整至定值。
六 EMB-L-系列电磁失电制动器外形和按装尺寸及技术能数(见附表)
七 桥式全波整流器和半波整流器外形及接法方法见附图
EMB-L-S型 技术参数
|
名称／数据／型号
|
EMB-L-S4
|
EMB-L-S7.5
|
EMB-L-S15
|
EMB-L-S30
|
EMB-L-S60
|
EMB-L-S80
|
EMB-L-S150
|
EMB-L-S240
|
EMB-L-S360
|
|
制动力矩N.m
|
4
|
7.5
|
15
|
30
|
60
|
80
|
150
|
240
|
360
|
|
功率W(20℃)
|
28
|
25
|
30
|
40
|
85
|
55
|
85
|
140
|
179
|
|
*大转速
|
3000
|
3000
|
3000
|
3000
|
3000
|
3000
|
1500
|
1500
|
1500
|
|
接通时间≤ms
|
50
|
71
|
92
|
125
|
142
|
155
|
200
|
250
|
300
|
|
断开时间≤ms
|
50
|
70
|
75
|
120
|
140
|
180
|
280
|
320
|
360
|
EMB-L-S型外形及安装尺寸
|
型 号
|
D1
|
D2
|
D3
|
D4
|
d1H7
|
d2
|
d3
|
L1
|
L2
|
L3
|
L4
|
L5
|
H1
|
H2
|
h
|
B
|
b
|
S
|
α
|
β
|
h1
|
|
EMB-L-S4
|
86
|
19
|
58.5
|
72
|
11
|
8
|
3×M4
|
58
|
49
|
11
|
20
|
20
|
110
|
55
|
12.9
|
88
|
4
|
0.2～0.3
|
30°
|
15°
|
400
|
|
EMB-L-S7.5
|
103
|
24
|
75
|
90
|
15
|
8
|
3×M5
|
65
|
54
|
11
|
20
|
22
|
112
|
62
|
17.5
|
107
|
5
|
0.2～0.3
|
30°
|
15°
|
400
|
|
EMB-L-S15
|
127
|
35
|
95
|
112
|
15/20
|
10
|
3×M6
|
65
|
51
|
11
|
20
|
24
|
134
|
74
|
22.9
|
132
|
6
|
0.3～0.5
|
30°
|
12°
|
400
|
|
EMB-L-S30
|
147
|
42
|
115
|
132
|
20/25
|
10
|
3×M6
|
72
|
56
|
11.5
|
25
|
25
|
148
|
90
|
28.4
|
152
|
8
|
0.3～0.5
|
30°
|
12°
|
400
|
|
EMB-L-S60
|
165
|
52
|
120
|
145
|
25/30
|
12
|
3×M8
|
82
|
64
|
14
|
30
|
32
|
184
|
101
|
33.4
|
168
|
8
|
0.3～0.5
|
30°
|
12°
|
400
|
|
EMB-L-S80
|
188
|
52
|
149
|
170
|
30/35
|
12
|
3×M8
|
92
|
72.6
|
14.5
|
30
|
34
|
196
|
112
|
38.4
|
195
|
10
|
0.3～0.5
|
30°
|
10°
|
400
|
|
EMB-L-S150
|
215
|
62
|
173
|
196
|
40/45
|
16
|
6×M8
|
108
|
82.6
|
16.5
|
35
|
36
|
224
|
128
|
43.6
|
226
|
12/14
|
0.3～0.6
|
30°
|
10°
|
400
|
|
EMB-L-S240
|
252
|
73
|
205
|
230
|
60/65
|
16
|
6×M10
|
125
|
100.5
|
16.5
|
42
|
45.5
|
246
|
148
|
69.4
|
252
|
16
|
0.6～0.8
|
30°
|
15°
|
400
|
|
EMB-L-S360
|
302
|
90
|
245
|
278
|
65/70
|
16
|
6×M10
|
138
|
101.8
|
19
|
42
|
47
|
270
|
172
|
75
|
302
|
20
|
0.6～0.8
|
30°
|
15°
|
400
|
