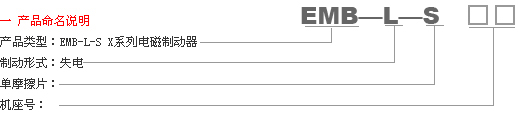

二 电磁失电制动器简介及工作原理
产品介绍
美益公司生产的EMB-L-S-□□系列电磁失电制动器共有6种规格。其主要用于制动电机、起重设备、机器人等机械设备本公司经过数年的研制,开发并溶合西欧技术,
生产出的产品具有制动快、噪声小、能耗低、且安装方便等特点；还设计带有散热装置,因此具有了延长线圈的工作寿命,是机械传动系统中理想的执行元件。
工作原理
EMB-L-S-□□系列电磁失电制动器,主要有磁轭、衔铁、摩擦片、线圈、弹簧、风叶等组成(见结构示意图)。当制动时,由于切断制动器电流,磁轭17磁场消失,衔铁3在弹簧力的推动作用带动摩擦片2压紧风叶4,通过双圆键使轴快速制动。此时在衔铁和磁轭之间产生一个气隙S。当通电时,磁轭17产生磁场力使衔铁3克服弹簧力与磁轭吸合,从而带动摩擦片和风叶松开,随轴转动。
三 EMB-L-S X系列产品特征
● 工作范围
---6种标准规格,制动力矩4-80Nm
---标准电压:24VDC,90VDC,99VDC,108VDC,180VDC,205VDC。
● 产品设计生产要求
---优化库存,交货时间短。
---产品符合Q/AEU标准要求。
---产品进行实验符合美益公司Q/3.20581、
AEU301-1998标准。
● 扭矩传递
---属干式摩擦传递。
● 维护简单
---摩擦片采用耐磨材料精加工。
---间隙S应根据工作情况定期检查调整。
---本公司摩擦片所属易损件行列,更换方便。
● 可靠性
---美益公司生产的产品有高质量的保证体系,符合ISO9001标准。
---产品耐压测试符合Q/AEU标准。
四 产品选型
●可根据电机型号或者其他设备情况,确定制动力矩来选择制动器。
●可供符合用户特殊规格的制动器。(要预先定货)
●在订货时需说明使用电压。(24VDC不带整流器,整流器自备,或在订货时说明配套)
五 安装说明
●制动器安装前应清洗杂物和油污,必须在无油及无尘埃的状态下工作,以免影响力矩。
●安装时先将轴承装进磁轭盖上轴承盖用两十字盘头螺钉拧紧固定好轴承盖,再把磁轭按安装孔位置装到电机上敲紧固定,按一定位置和顺序装上O形弹性垫圈、弹簧、衔铁摩擦片组合体、风叶,然后用内六角螺钉8调整到规定工作间隙,*后用内六角螺钉6固定好风叶
●制动一段时间后,因摩擦片磨损使气隙变大,应卸下制动器,将摩擦面清洗干净重新调整到所规定的气隙。
●整流器安装时应先将安装板按一定位置装于电机接线盒后面,然后将整流器安装在安装板指定位置。

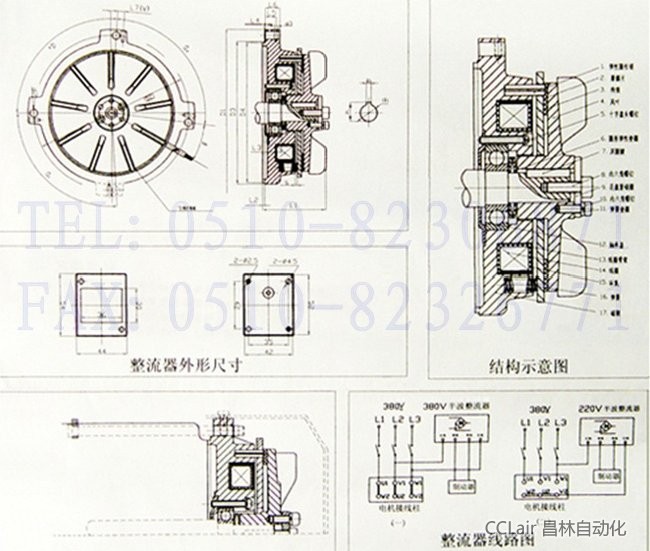

六 EMB-L-S-系列电磁失电制动器外形和安装尺寸及技术参数(见附表)
七 桥式半波整流器外形及接法见附图(注:24VDC电压不带整流器,按各公司的生产需要自行设计控制要求)
|
名称／数据／规格
|
EMS-L-S-71
|
EMS-L-S-80
|
EMS-L-S-90
|
EMS-L-S-100
|
EMS-L-S-112
|
EMS-L-S-132
|
|
制动力矩N.m
|
4
|
7.5
|
15
|
30
|
60
|
80
|
|
功率W(20℃)
|
28
|
25
|
30
|
40
|
85
|
55
|
|
*大转速 转／分
|
3000
|
3000
|
3000
|
3000
|
3000
|
3000
|
|
接通时间≤MS
|
50
|
71
|
92
|
142
|
142
|
155
|
|
新开时间≤MS
|
50
|
70
|
75
|
140
|
140
|
180
|
|
型 号
|
轴承型号
|
D1
|
D2
|
D3
|
D4
|
d1H7
|
d2
|
d3
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
L7
|
α1
|
α2
|
α3
|
β
|
γ
|
b
|
h
|
s
|
|
EMB-L-S71
|
6202
|
154
|
141
|
132
|
127
|
12.8
|
3*7
|
3*M5
|
56
|
2
|
15
|
2
|
6.5
|
6.5
|
13
|
-
|
130°
|
115°
|
40°
|
7°
|
5
|
14.6
|
0.3～0.7
|
|
EMB-L-S80
|
6204
|
173
|
160
|
142.5
|
142.5
|
15.8
|
3*7
|
3*M5
|
62.5
|
3
|
14.5
|
1
|
10
|
10
|
16
|
-
|
130°
|
115°
|
50°
|
-
|
5
|
18.1
|
0.3～0.7
|
|
EMB-L-S91
|
6205
|
194
|
181
|
163
|
163
|
22
|
3*9
|
3*M5
|
70
|
3
|
17.5
|
1
|
12
|
12
|
18
|
-
|
130°
|
115°
|
85°
|
5°
|
6
|
24.8
|
0.4～0.7
|
|
EMB-L-S100
|
6305
|
217
|
202
|
182.5
|
182.5
|
22
|
4*10
|
3*M6
|
81.6
|
3
|
21.5
|
1
|
14
|
14
|
20
|
93°
|
94°
|
93°
|
23°
|
-
|
6
|
24.8
|
0.3～0.7
|
|
EMB-L-S112
|
6306
|
232
|
212
|
88
|
88
|
25
|
4*10
|
3*M6
|
95
|
3
|
21.5
|
3
|
|
|
17
|
92°
|
94°
|
80°
|
|
-
|
8
|
28.3
|
0.3～0.7
|
|
EMB-L-S132
|
6307
|
266
|
248
|
217
|
217
|
28
|
4*10
|
3*M6
|
107
|
3
|
29
|
7
|
|
|
19
|
90°
|
90°
|
90°
|
45°
|
-
|
8
|
31.1
|
0.3～0.7
|
